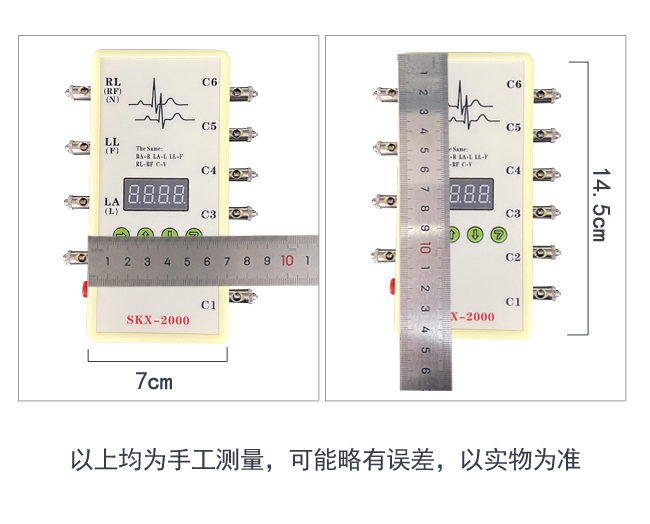

尺寸重量說明（以下均為手工測量，可能略有誤差，具體以實物為準）
名稱 | 長（cm） | 寬 | 高 | 重量 |
儀器 | 7 | 14.5 | 2.8 | 222 |

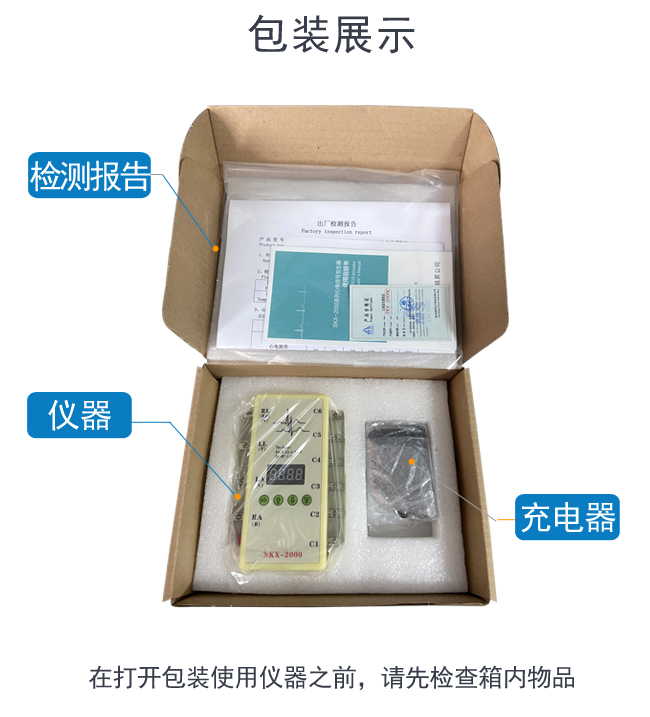

包裝盒（內含儀器） | 25 | 19 | 7 | 520 |

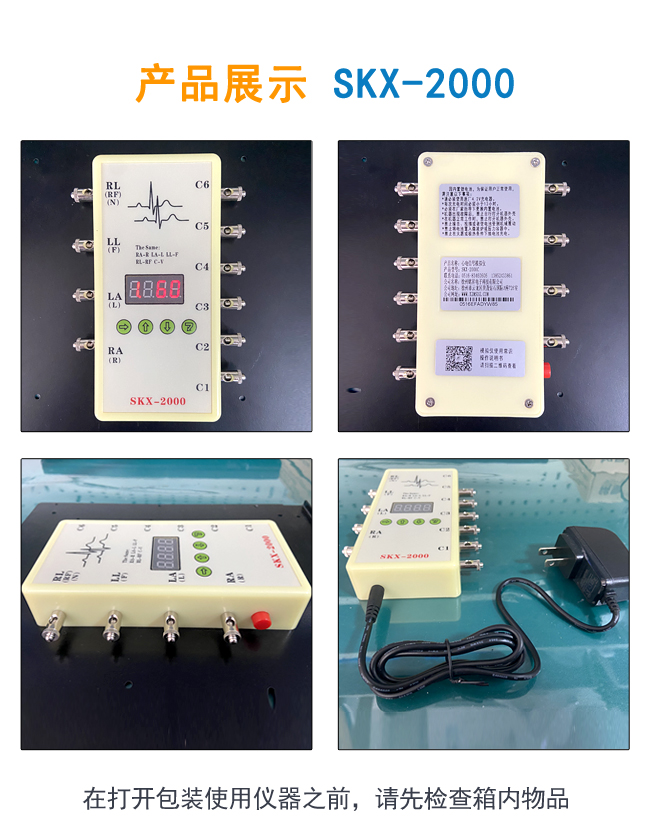

SKX-2000SUP心電信號模擬儀使用說明
功能特點：
★ 10個萬用連接頭，可以連接任意心電類產品。
★ 12導聯同步心電信號輸出，輸出不同的12導心電波形。
★ 內置高性能CPU，可以模擬輸出標準心率為60bpm的心電波形。
★ 內置大容量鋰電池，外置專用充電器。
★ 系統具有自動休眠功能，電池過沖、過放保護功能。
★ 數碼管顯示波形代碼，及頻率、幅度等參數內容。
★ 按鍵操作,更改波形種類、波形頻率、幅度等參數。
波形種類
1. 采集人體正常的心電波形
2. 標準心率波形(尖角波)，用于檢測心率范圍
3. 模擬心率不齊波形
4. 方波 檢測心電低頻特性及掃描速度
5. 正弦波 檢測心電高頻性能
6. 呼吸波形 檢測監護儀的阻抗式呼吸
7. 1mV定標信號 檢測幅度范圍
8. 設置波形幅度參數
9. 改變基部寬度的三角波形
10. 前置起搏信號的QRS波形
11. 標準QRS波形
12. 起搏信號
13. 疊加三角波形的正弦波
14. 異常種類波形
波形參數介紹：
1. 正常心電波形
★ 心率設置范圍：10bpm-200bpm；（初始數值：60 bpm）
★ 信號幅度固定
2. 正負三角波形
★ 頻率范圍：10bpm-400bpm；（初始數值：75 bpm）
★ 幅度范圍：0.1mV-4mV（10：0.1mV ,400：4mV）
★ 2種模式,模式一：正向波形；模式二：負向； 通過波形，通過組合鍵進行選擇
3. 模擬心率不齊波形
★ 頻率范圍：10bpm-250bpm（初始數值：80 bpm）
★ 幅度范圍：0.1mV-4mV（10：0.1mV ,400：4mV）
★ 2種模式，模式一：大波形在下；模式二：大波形在上；通過組合鍵進行選擇。
4. 方波
★ 頻率范圍：0.1Hz-10Hz（10：1Hz 100：10Hz）；（初始數值：1 Hz）
★ 幅度范圍：0.1mV-4mV（10：0.1mV ,400：4mV）
5. 正弦波形
★ 頻率范圍：1Hz-100Hz；（初始數值：10 Hz）
★ 幅度范圍：0.1mV-4mV（10：0.1mV ,400：4mV）
★ 可以在波形上疊加直流分量，范圍是0.1mV-3mV（10：0.1mV，300:4mV）
★ 通過組合鍵，選擇需要改變的參數，模式一：頻率；模式二：疊加的直流分量（10：0.1mV，400：4mV）
6. 模擬呼吸波形（可能對部分機型無信號）
★ 頻率范圍：1-100次/分。（初始數值：15 bpm）
★ 請注意，呼吸導聯為RA-LL，基線阻抗為1K
7. 定標波形1mV
★ 頻率范圍：30bpm-60bpm
★ 脈沖寬度：100ms
8. 信號幅度設置
★ 幅度范圍：0.1mV-4mV（10：0.1mV ,400：4mV）；（初始數值：100）
★ 請注意，此幅度設置將影響到除正常心電波形外的所有波形。
9. 帶有起搏信號的心電波形
★ 脈沖波形的寬度：1ms-30ms；（初始數值：30）
★ 頻率范圍：20bpm-250bpm；（初始數值：80ms）
A. 寬度可調的三角波形
★ 波形幅度：0.1mV-4mV（10：0.1mV ,400：4mV）；（初始數值：100）
★ 頻率范圍：固定60次/S
★ 寬度調整范圍：2ms-400ms；（初始數值：100ms）
b. 模擬心電波形
★ T波的幅度設置范圍：0.01mV-2mV；（初始數值：10：0.1mV）
★ 波形頻率設置范圍：20bpm-300bpm；（初始數值：75bpm）
★ QRS波形的幅度范圍：0.1mV-2mV；（初始數值：1mV）
★ QRS波形寬度范圍：10ms-150ms；（初始數值：80ms）
C. 起搏信號（脈沖波形）
★ 此波形共2種，分別為正負方向的脈沖波形，邊沿變化為300us。
★ 單位為0.1毫秒
d. 疊加了0.5Hz三角波的正弦波形
★ 可以設置三角波形的幅度
異常波形種類
★ 粗糙型心房顫動
★ 精細型心房顫動
★ 心房撲動
★ 竇性心律不齊
★ 心跳丟失
★ 房性心動過速
★ 結性心律
★ 室上性心動過速
★ 房性期前收縮
★ 結性期前收縮
★ 室性期前收縮1
★ 室性期前收縮2
★ 室性期前收縮3
★ 室性期前收縮4
★ 室性期前收縮5
★ 室性期前收縮6
★ 多病灶期前收縮
★ 5 室性期前收縮
★ 11室性期前收縮
★ 24室性期前收縮
★ 頻繁多病灶收縮
★ 室早二聯率
★ 室早三聯律
★ 成對室性收縮
★ 5個室性收縮
★ 11個室性收縮
★ 室性心動過速
★ 粗糙型心室顫動
★ 精細型心室顫動
★ 停博
★ 一級心傳導阻滯
★ 二級心傳導阻滯
★ 三級心傳導阻滯
★ 右束枝傳導阻滯
★ 左束枝傳導阻滯
★ 呼吸性心律不齊
★ 竇性心動過緩
注意：
① 本模擬器上電后自動產生波形1的正常心電波形。
② 模擬器的LED顯示管，為防止用戶在使用過程中忘記關閉電源，系統設計為當24小時內沒有操作按鍵時，CPU將進入待機狀態，以便節電，再次開機
將正常工作。按任意按鍵則計時歸零。當數碼管閃爍顯示時，表示電池電壓低，請及時充電。數碼管閃爍顯示狀態下，60秒如果不選擇按鍵，機器將
會進入待機狀態。
③ 心電圖機接法：RA-R（右手），LA-L（左手），LL-F（左腿），RL-RF（右腿），C1-C6胸導
④ 監護儀接法：RA-右手（白色），LA-左手（黑色），LL-左腳（紅色），RL-右腳（綠色），C1-C6胸導（棕色）
⑤ 三導聯接法：RA-右手（白色），LA-左手（黑色），LL-左腳（紅色）
⑥ 歐標對應接法：L-LA R-RA RF(N)-RL F-LL C-V
按鍵說明
一共有四個按鍵，依次為選擇鍵、增加鍵、減小鍵、確認鍵，另外還有一組組合鍵
選擇鍵
此按鍵用來選擇要改變的參數，共有4個LED管來顯示4個代碼，從左到右，分別代表顯示的內容，
1代表波形代碼，2-4代表要更改的參數（2代表數值的百位，3代表十位，4代表個位）
LED管右下腳的亮點，表示選中的參數；可以進行更改。
增加鍵
當使用選擇鍵選擇好更改內容后，使用此鍵進行參數更改。
減小鍵
當使用選擇鍵選擇好更改內容后，使用此鍵進行參數更改。
確認鍵
當參數更改完畢后，此鍵確認后將確認參數的更改，并產生相應的波形。
組合鍵
按下選擇鍵的同時，再按下確認鍵，先松開確認鍵，再松開選擇鍵，再次按兩下確認鍵，則選擇了組合功能，將顯示不同的內容。
