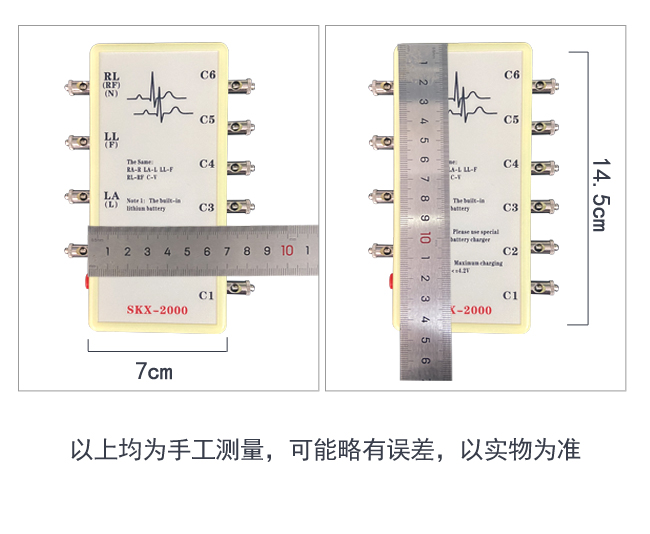

尺寸重量說明（以下均為手工測量，可能略有誤差，具體以實物為準）
名稱 | 長 | 寬 | 高 | 重量 |
儀器 | 7 | 14.5 | 2.8 | 220 |
包裝盒（內含儀器） | 25 | 19 | 7 | 490 |

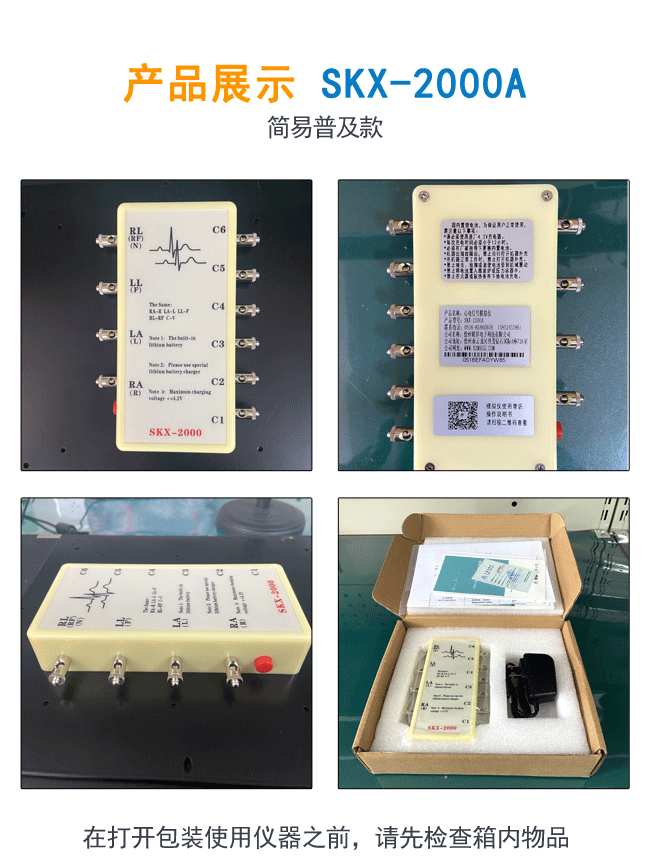

SKX-2000A心電信號模擬儀使用說明
功能特點：
★ 10個萬用連接頭，可以連接任意心電類產品。
★ 12導聯同步心電信號輸出，輸出不同的12導心電波形。
★ 內置高性能CPU，可以模擬輸出標準心率為60bpm的心電波形。
★ 內置大容量鋰電池，外置專用充電器。
★ 系統具有自動休眠功能，電池過沖、過放保護功能。
使用說明：
1）本充電器通過各種認證，輸出電壓4.2V，標準電流0.5A，極限電流0.6A，帶有完善的過流、短路保護功能，充滿后無需立即切斷電源，不會過充。用
料扎實，摒棄了低檔電源用的13001（0.5A）三級管，直接采用了13003（1.5A）三極管，使得功率裕量非常足，即使在極端條件下也不會出現故障。
★ 輸出電壓：4.2V
★ 輸出電流：500mA（3.5圓孔插頭）
★ 輸入電壓：110V-240V
2）輸出2根線，輸出亮綠燈為正常待機狀態，充電時為紅燈，當充電池電壓達到4.16V左右紅燈轉為綠燈，此時充電器并非完全停止充電，而是以小電流
涓流繼續充電，最高截至電壓為4.21V。該充電器帶全套保護，所以怎么接線短路都不會損壞充電器的。
3）指示燈狀態表示：
★ 綠燈為待機（充電時為4.16V涓流狀態）
★ 紅燈為充電！
★ 閃綠燈為過壓4.21V
★ 閃紅燈為電池故障或短路
4）充電器帶短路，過流過壓，正負極反接短路保護。
注意：
★ 本模擬器上電后自動產生正常心電波形，心率為60bpm。
★ 為防止用戶在使用過程中忘記關閉電源，系統設計為當24個小時后，CPU將進入待機狀態，以便節電，再次開機將正常工作。
★ 心電圖機接法：RA-右手，LA-左手，LL-左腳，RL-右腳，C1-C6胸導
★ 監護儀接法：RA-右手（白色），LA-左手（黑色），LL-左腳（紅色），RL-右腳（綠色），C1-C6胸導（棕色）
★ 三導聯接法：RA-右手（白色），LA-左手（黑色），LL-左腳（紅色）
★ 歐標對應接法：L-LA R-RA RF(N)-RL F-LL C-V
