儀器特點及功能介紹

       SKX-6000E+ 系列除顫模擬儀是一款用于測量除顫儀波形及能量值檢測的信號模擬工具，由于其可以產生不同的多種異常波形，可廣泛應

用在各種型號的除顫儀及AED，用于日常維護、檢測（測試50J-200J）。

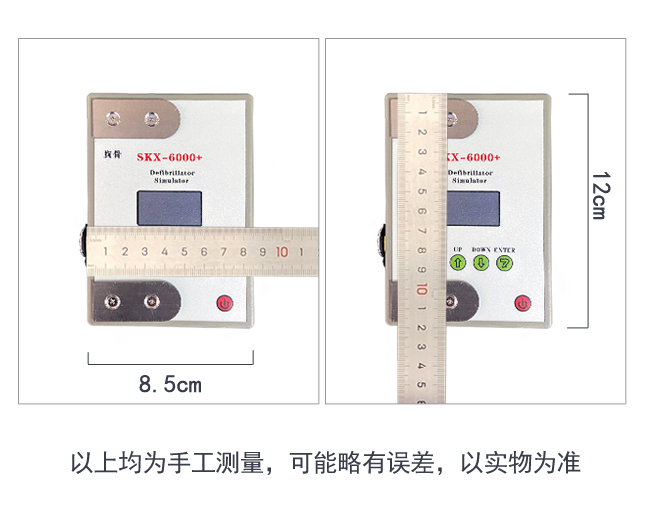

尺寸重量說明（以下均為手工測量，可能略有誤差，具體以實物為準）

SKX-6000E+ 型  特點如下：

★  內置18650大容量鋰電池，電源管理模塊，在使用過程中保證電源穩定、低干擾的輸出。選配標準的micro usb通用接口電源充電器。

★  采用菜單式操作，參數更改簡單、方便、快捷，方便用戶設置。

★  采用OLED顯示屏，顯示菜單內容。

★  簡單的按鍵操作，菜單管理，使用簡單方便。

★  內置中英文的波形設置說明，輕松了解波形設置及參數選擇。

快速操作指南：

①  模擬儀常按電源開關鍵兩秒鐘，模擬儀開機，可以查看幫助，選擇返回鍵（ESC）可以直接進入界面；

②  模擬儀默認設置為正常波形與異常波形自動轉換模式，當正常波形持續時間結束后自動轉換為異常波形，異常波形持續時間結束后自動轉換正常波

     形；

③  在模擬儀工作時，除顫器可以通過除顫電極連接模擬儀不銹鋼電極片，可以采集模擬心電波形對模擬儀進行除顫放電，模擬儀接收到除顫器釋放的除

     顫能量后自動轉換為正常波形，并在狀態欄No：處顯示為1；表示接收到一次除顫能量；Nor：處開始正常波形倒計時。

④  AED可以通過電極片貼至不銹鋼接觸片上，用于除顫放電，過程同3；也可以通過模擬儀側壁的AED雷莫頭接口，使用一次性除顫器電極片的連線，連

     接AED和模擬儀進行過程3的工作過程。作廢的一次性電極片可將其剪斷后焊接到雷莫插頭上，作為AED與模擬儀之間的轉接線。

儀器使用時的注意事項

①  因為模擬儀為除顫器專用模擬儀，因此在使用操作除顫器釋放能量過程中，請專業人士操作除顫器；

②  模擬儀的不銹鋼電極片用于接收除顫儀的釋放能量，其與AED雷莫頭接口為并聯連接，因此在使用AED雷莫頭接口進行除顫器模擬操作時，禁止人體

     接觸不銹鋼電極片，以避免觸電危險；

③  模擬儀的心電波形通過不銹鋼電極片，AED雷莫頭接口，扣式導聯線接口，一共三路接口，同步輸出心電信號。三路信號具有同時性；

④  模擬儀只對波形做出輸出，不設計到幅度參數。

按鍵說明

模擬儀共有五個按鍵

自左至右分別為返回鍵、增加（右移）鍵、減小（左移）鍵，確認鍵和右下角的開機鍵。

按鍵定義：

返回鍵：從參數層返回到菜單層，菜單為最高層菜單，參數為低層菜單；

增加鍵：在菜單層中進行向后選擇菜單項，波形選擇為第一項，版本號為最后一項；

減小鍵：在菜單層中進行向前選擇菜單項，波形選擇為第一項，版本號為最后一項；

確認鍵：選擇確認鍵，將從菜單層中進入參數層，確認鍵將確認參數并更改。

開關鍵：開機：長按開關鍵兩秒，當顯示“操作幫助”時，再按下選擇鍵，進入儀器主界面。

             關機：屏幕顯示的狀態下，長按開關鍵兩秒，儀器關機。

注：當開機顯示“操作幫助”時，此時的增加鍵的功能為向下翻一頁，減小鍵的功能為向上翻一頁，確定鍵此時不起任何作用，只有按選擇鍵方可進入儀器

      主界面。

      顯示的操作幫助是可選擇關閉的，下面為關閉操作幫助的步驟：

      1、長按開關鍵，再按下選擇鍵，進入儀器主界面。

      2、使用增加鍵或減小鍵，將“波形選擇”調至到“顯示幫助”，然后按下確定鍵，此時參數層顯示“顯示幫助”當前的狀態。

      3、*號在“顯示”右邊時，通過增加鍵或者減小鍵更改參數內容為打開或關閉，

      4、按返回鍵，將*返回到“顯示幫助”右邊，使用增加鍵，調至到“保存設置”。

      5、按確定鍵，*號移動到“確認”行，再按確定鍵，*號改為？號。

      6、點擊確認鍵，此時“確認”變為“保存完成”，表示保存完成。

      7、長按開關鍵，關機開機，將會跳過跳過“操作幫助”，直接進入儀器主界面。

SKX-6000D+/SKX-6000E+的區別

★  SKX-6000D+不能檢測除顫能量值

★  SKX-6000E+可以檢測除顫/AED的釋放能量數值，檢測范圍50J-200J

SKX-6000D+

操作說明書下載：

SKX-6000E+ 操作手冊
