SKX-1000E+ 血氧模擬儀

SKX-1000E+  血氧模擬儀


儀器特點及功能介紹

       SKX-1000E+  血氧模擬儀是一款用于測量血氧飽和度類產品開發及檢測的信號模擬工具,由于其可以產生不同曲線、不同脈搏幅度的模擬光學信

號,是開發測量血氧類產品的必備首選工具,其具有寬廣的信號幅度范圍,可以模擬出多種強度、頻率的血氧類信號,是開發測量血氧類產品的重要工

具。本模擬儀同時具有對血氧測量產品的檢測功能,用于檢測血氧類產品的各項參數指標是否可以到達國家標準要求。后續章節將詳細介紹檢測過程中

的設置等。



尺寸重量說明(以下均為手工測量,可能略有誤差,具體以實物為準)

名稱

長(cm

寬(cm

高(cm

重量(g

儀器

8.5

12

3.2

246.5

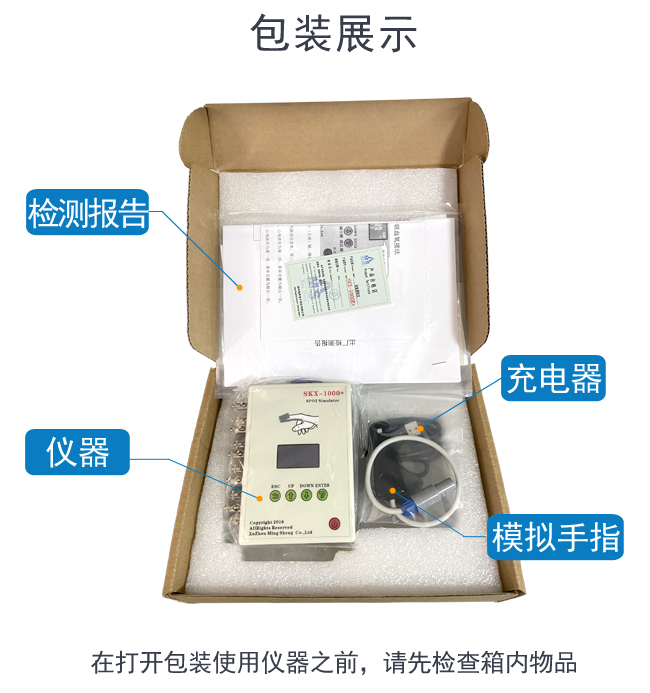

包裝盒(內含儀器)

25

19

7

565

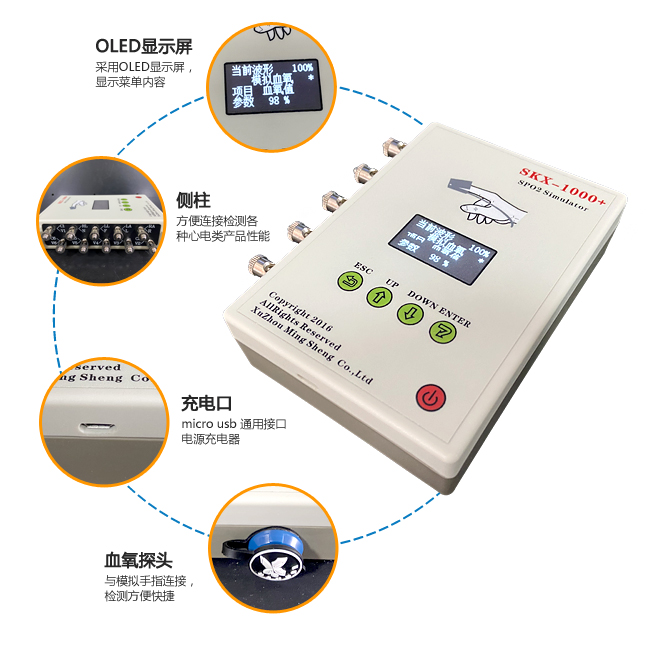

SKX-1000E+特點如下:

★  內置18650大容量鋰電池,電源管理模塊,在使用過程中保證電源穩定、低干擾的輸出。選配標準的micro usb通用接口電源充電器。

★  采用菜單式操作,參數更改簡單、方便、快捷,方便用戶設置。

★  采用OLED顯示屏,顯示菜單內容。

★  簡單的按鍵操作,菜單管理,使用簡單方便。

★  內置中英文的波形設置說明,輕松了解波形設置及參數選擇。

★  本模擬儀為透射式血氧光學模擬儀器。

★  在SKX-1000D+的基礎上,增加了心電(ECG)、呼吸(Resp)的功能。

★  具有10個心電類產品的萬用接頭,方便連接檢測各種心電類產品的性能。


血氧部分性能介紹:

外置式模擬手指,可以方便連接任何血氧類檢測儀器;

是一款透射式多功能光學模擬儀,內置常用的BCI、Nellcor、Minray、Masimo、BioLight、EDAN、Creative、OmiMax

血氧飽和度模擬范圍:

80%、85%、90%、98%,4點數值檢測校準,誤差1%;

60%、65%、70%、75%,4點數值檢測校準,誤差2%;

脈率模擬范圍:

30bpm、60bpm、80bpm、100bpm、120bpm、160bpm、180bpm、240bpm,共8個測試點,誤差1bpm;

脈搏強度范圍:

1%、2%、4%、5%、10%、20%

心電部分性能介紹:

★  正常的心電波形,可以輸出不同幅度及種類的12導同步波形I,II,III,aVR,aVL,aVF,V1,V2,V3,V4,V5,V6;

★  正反方向的心率檢測波形,用于檢測心率范圍;

★  方波,使用方波測量掃描速度;

★  正弦波,測量幅頻特性;

★  可改變T波幅度,心率數值,R波幅度,R波寬度的模擬QRS波形,通過改變R波的寬度來模擬成人或者兒童或者新生兒的心電波形;

★  通過RA-LL標準Ⅱ導聯輸出呼吸波形,基線阻抗固定為1K,阻抗變化大約為2Ω的阻抗呼吸波形,并可改變呼吸率的數值;

★  可以設置心電波形信號幅度;

★  具有脈沖寬度可以連續調整的脈沖起搏信號,用于檢測ECG的脈沖起搏能力;

儀器使用時的注意事項

①  因為血氧飽和度檢測時需要對應的是光學信號,因此在使用本模擬儀時,請盡量避免在強光照射下進行檢測,可能引起數值的偏差,特別是數字血氧

     進行檢測時,必要的時候可以使用一些遮光設施進行光線遮擋;

②  本模擬儀的模擬手指具有正反(或者上下)的方向性,只有且必需在方向正確的前提下,才能進行正常的工作;

③  當模擬儀工作時,如果連接使用充電器,則可能增加ECG波形的工頻干擾,一般情況下,儀器的心電模塊部分會過濾這部分干擾,呼吸波形的干擾可

     能大一些,會產生并疊加正弦波信號,血氧飽和度的模擬波形,也會引起波形疊加工頻干擾;

④  本模擬儀上電后自動產生血氧飽和度數值為98%,脈率為80bpm,脈搏強度為5%,NELLCOR曲線的血氧參數數據和代碼是6的正常心電波形、呼吸

     率為15bpm的呼吸波形;

⑤  當連續一分鐘內沒有按鍵操作時,屏幕將會自動關閉,按任一按鍵后屏幕恢復顯示,在屏幕關閉后,指示燈開始工作,每5秒閃爍一次;屏幕恢復顯

     示后,指示燈停止閃爍;

⑥  當使用NELLCOR或者邁瑞曲線時,請必須選擇660nm/905nm的血氧探頭,這樣易于和臨床數據保持一致性;當使用BCI或曲線時,請使用

     660nm/940nm的血氧探頭,這樣易于和臨床數據保持一致性;當選擇MASIMO曲線時,請使用MASIMO原裝探頭。


SKX-1000E+模擬儀的待機工作時間

①  當電量顯示為0%的時候開機狀態下,模擬儀可以再工作1分鐘后自動關機,如果選擇任意按鍵,則定時關機進行延時,直至1分鐘內無按鍵處理后自動

     關機;

②  當電量顯示為10%的時候開機狀態下,模擬儀可以再工作5分鐘后自動關機,如果選擇任意按鍵,則定時關機進行延時,直至5分鐘內無按鍵處理后自

     動關機;

③  當電量低于0%時,模擬儀將不能再次開機;


心電部分的接法

①  心電圖機接法:RA-R(右手),LA-L(左手),LL-F(左腿),RL-RF(N)(右腿),C1-C6胸導;

②  監護儀接法:RA-右手(白色),LA-左手(黑色),LL-左腳(紅色),RL-右腳(綠色),C1-C6胸導(棕色);

③  三導聯接法:RA-右手(白色),LA-左手(黑色),LL-左腳(紅色);

④  歐標對應接法:L-LA R-RA RF(N)-RL F-LL C-V;

⑤  本模擬儀開機時默認Ⅱ導聯幅度是1mV,在心率檢測波形、方波、正弦波、QRS波中,Ⅱ導聯的幅度都是1mV。


心電部分的接法

本模擬儀共有五個按鍵

自左至右分別為返回鍵、增加鍵(右移)鍵、減小(左移)鍵,確認鍵和右下角的開機鍵。

按鍵定義:

返回鍵:

從低層菜單返回到高層菜單,第一層菜單為最高層菜單,第三層菜單為最低層菜單;

增加鍵:

在第一、二層菜單中進行向后選擇菜單項,心電波形為第一項,菜單設置為最后一項;

減小鍵:

在每一、二層菜單中進行向前選擇菜單項,心電波形為第一項,菜單設置為最后一項;

確認鍵:

選擇確認鍵,將從高層菜單進入下一層菜單,在第三層菜單中,確認鍵將確認參數更改并產生對應的波形。

開關鍵:

開機:長按開機鍵兩秒,當顯示“操作幫助”時,再按下選擇鍵,進入儀器主界面。

關機:屏幕顯示的狀態下,長按開關鍵兩秒,儀器關機。

注:當開機顯示“操作幫助”時,此時的增加鍵的功能為向下翻一頁,減小鍵的功能為向上翻一頁,確定鍵此時不起任何作用,只有按選擇鍵方可進入儀器

       主界面。

       顯示的操作幫助是可選擇關閉時,下面為關閉操作幫助的步驟:

       1、長按開關鍵,再按下選擇鍵,進入儀器主界面。

       2、使用增加鍵或者減小鍵,將“模擬血氧”調至“菜單設置”,然后按下確定鍵,此時第三行的項目變為默認波形。

       3、再使用增加鍵3次,將“默認波形”調至到“顯示幫助”,按下確定鍵,此時*號從第三行跳到第四行。

       4、*號在“顯示”右邊時,按下確定鍵,此時*號變為?號,使用增加鍵將“顯示”改為“關閉”,再按下確定鍵。

       5、按返回鍵,將*返回到“顯示幫助”右邊,使用增加鍵,調至到“保存設置”。

       6、按確定鍵,*號移動到“確認”行,再按確定鍵,*號改為?號。

       7、點擊確認鍵,此時“確認”變為“保存完成”,表示保存完成。

       8、長按開關鍵,關機開機,將會跳過跳過“操作幫助”,直接進入儀器主界面。



本模擬儀的波形類型一共有13種,分別是


序號

波形類型

簡介

1、

模擬血氧

模擬人體的血氧飽和度

2、

心電波形

兩種不同的模擬人體的心電波形

3、

尖角波形

用于檢測心率準確度及心率范圍的波形

4、

校準波形

用于校準心電設備幅度的標準幅度信號

5

心率不齊

MIT數據庫中的四種心率不齊波形,用于檢測心電類設備心率性能

6

方波

用于檢測心電設備的曲線掃描速度及時間常數性能

7

正弦波

用于檢測幅頻特性等相關性能

8

呼吸波

檢測具有呼吸功能的心電設備中的呼吸參數性能

9

三角波形

可改變底部寬度的三角波形,用于檢測對不同寬度的R波識別率

10

同步起搏

檢測心電設備對起搏信號的抑制及識別

11、

QRST波形

用于模擬儀人體的QRST波形,檢測TR波等相關性能

12、

起搏脈沖

檢測心電設備對起搏信號的抑制

13、

疊加信號

對疊加35Hz50Hz,60Hz正弦波信號的心電信號的干擾抑制




波形類型參數列表說明

波形類型

項目

參數

模擬血氧

血氧值

血氧值范圍:60%、65%、70%、75%、80%、85%、90%、98%,8點數值檢測標準

脈率值

脈率范圍:30bpm、60bpm、80bpm、100bpm、120bpm、160bpm、180bpm、240bpm,共8個測試點

脈搏強度

幅度范圍:1%、2%、4%、5%、10%、20%

曲線類型

BCI,NELLCORMindray,Masimo,BioLight,EDAN,cREATIVE,oMImAX



波形類型

項目

參數

心電波形

普通心電

心率范圍:20 bpm-300 bpm

竇性心電

心率范圍:20 bpm-100 bpm

幅度

幅度范圍:0.5mV,1mV,2mV   3種固定幅度



波形類型

項目

參數

尖角波形

心率

心率范圍:20 bpm-400 bpm

幅度

幅度范圍:0.10mV-5.00mV

方向

上、下



波形類型

項目

參數

校準波形

心率

心率范圍:30 bpm-120 bpm

幅度

幅度范圍:0.10mV-5.00mV

寬度

寬度范圍:40 ms-150 ms



波形類型

項目

參數

心率不齊

二聯率

心率數值:80 bpm 或者40 bpm

慢二聯率

心率數值:60 bpm 或者30 bpm

快二聯率

心率數值:120 bpm

雙向收縮

心率數值:90 bpm或者45 bpm



波形類型

項目

參數

方波

頻率

頻率范圍:0.1 Hz- 5.0 Hz

幅度

幅度范圍:0.10mV-4.00mV



波形類型

項目

參數

正弦波形

頻率

頻率范圍:0 Hz-150 Hz

幅度

幅度范圍:0.10mV-5.00mV

偏置電壓

電壓范圍:10 mV-500 mV



波形類型

項目

參數

呼吸波形

呼吸率

心率范圍:5 bpm-120 bpm

幅度

幅度范圍:0.3R-3.0R

波形周期

頻率范圍:20bpm-120bpm

窒息時間

時間范圍:0 S -120 S



波形類型

項目

參數

三角波形

心率

心率范圍:30 bpm-200 bpm

寬度

寬度范圍:10 ms – 200 ms

幅度

幅度范圍:0.10mV-5.00mV

方向

上、下



波形類型

項目

參數

同步起搏

心率

心率范圍:30 bpm-200 bpm

脈沖寬度

寬度范圍:0.1 ms – 2.0 ms

脈沖幅度

幅度范圍:0.10mV-4.00mV

脈沖方向

上、下



波形類型

項目

參數

QRST

T波幅度

幅度范圍:0.00 mV-1.20 mV

R波幅度

幅度范圍:0.10mV-4.00mV

R波心率

心率范圍:10 bpm-200 bpm

R波寬度

寬度范圍:10 ms – 120 ms



波形類型

項目

參數

起搏脈沖

脈沖心率

心率范圍:20 bpm-300 bpm

脈沖寬度

寬度范圍:0.1 ms – 2.0 ms

脈沖幅度

幅度范圍:0.10mV-5.00mV

脈沖方向

上、下



波形類型

項目

參數

疊加波形

心率

心率數值 80 bpm

頻率

疊加波形頻率范圍:30 Hz – 60 Hz

幅度

疊加波形幅度范圍:0.05mV-1.00mV



波形類型

項目

參數

菜單設置

默認波形

可以選擇波形類型中的任一波形作為開機默認波形

語言選擇

軟件語言選擇中英文

自動關機

設置無按鍵操作時的自動關機時間,單位為小時

顯示幫助

開機后的按鍵幫助是否顯示

保存設置

更改軟件設置后是否保存設置,以備下次開機使用

出廠設置

恢復出廠默認的廠家設置







說明書下載地址: SKX-1000E+操作說明書

視頻操作網址:SKX-1000+系列視頻講解

操作視頻網址:測試邁瑞監護儀的操作方法

視頻操作觀看密碼:XZMSDZ

視頻操作網址:SKX-1000+操作(高清)視頻
