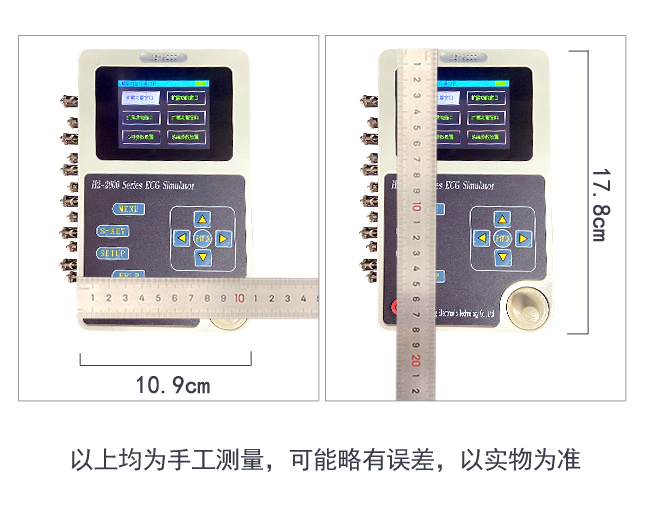

尺寸重量說明（以下均為手工測量，可能略有誤差，具體以實物為準）

H2-2000KU 產品標準配置

1、2.8英寸彩色顯示屏，按鍵操作；

2、選配內置4節18650鋰電池，可連續長時間工作，去除干擾；

3、配備外置電源適配器；

4、配置10個通用心電接頭，可以連接扣式，夾式，香蕉插等多種心電導聯線；

5、配置實體按鍵和編碼器，操作更加方便；

6、中英文菜單式界面操作，更改參數更加方便，參數配置顯示明顯；

7、標配數據庫包括MitBih,ahadb,cudb，fibDB, ventDB, sventDB,nstdb,ansiaami（室速）等,數據庫文件還原時可以更改設置不同采樣率及幅度進行

     還原；

8、多達60多種異常波形同步12導聯輸出，更多的組合異常波正在添加中；

9、可以自定義數據波形，存儲于U盤中，通過模擬儀進行回放；

A、可選配多達290條真實異常波形數據庫，復合異常心電波形，多種疊加異常波形；

B、可選配3000多條真實波形庫，用于驗證各種算法；

H2-2000KU 適用范圍

★  便攜式監護儀和電池供電的監護儀

★  基于心電圖的手術室和重癥監護的心率監護儀

★  使用遙測的重癥和轉送心電監護儀

★  新生兒/小兒監護儀

★  心率失常監護儀和除顫監護儀

★  帶顯示屏幕的心電圖機

★  各種具有分析功能的心電圖機類設備可以初步檢測上述設備的性能參數及功能參數

H2-2000KU 性能介紹

心電部分性能介紹：

①  采用10個萬用心電接頭，可以方便快捷連接監護儀、心電圖機等心電類產品導聯線

②  正常的心電波形，可以輸出不同幅度及種類的12導同步波形Ⅰ，Ⅱ，Ⅲ，AvR，AvL，AvF，V1，V2，V3，V4，V5，V6；

③  心率檢測波形（尖角波形），用于檢測心率范圍；

④  方波，使用方波測量掃描速度及測試低頻特性；

⑤  正弦波，測量幅頻特性

⑥  QRS-T波，可改變T波幅度，心率數值，R波幅度，R波寬度的模擬QRS波形，通過改變R波的底部寬度來模擬成人或者兒童或者新生兒的心電波形；

⑦  通過RA-LL標準Ⅱ?qū)?lián)輸出呼吸波形，基線阻抗固定為1K，阻抗變化大約為2Ω的阻抗呼吸波形，可以改變呼吸波形的幅度（可改變阻抗）并可改變呼

     吸率的數值；

⑧  前置起搏信號的同步心電波形、異步起搏信號、QRST波；

⑨  MIT數據庫中的四類心率不齊的波形，用于檢測心率計對心率不齊的響應；

⑩  可以改變底部寬度的三角波形，測試心率計對不同寬度的R波的響應；

?  配置U盤后可以輸出nstdb，mitbih，ahadb，cudb，sventdb，fibdb，ventdb的波形；

?  多達60多種異常心電波形；

?  選配通過U盤中存儲的異常真實人體心電波形，可以輸出多種單一異常波形，及多種心電異常波形組合波形

?  選配真實異常波形數據庫，用于驗證更多的真實數據

H2-2000KU 心電部分參數

H2-2000KU 的連接

設備的連接：

①  監護儀接法：RA-右手（白色），LA-左手（黑色），LL-左腳（紅色），RL-右腳（綠色），C1-C6胸導（棕色）；

②  三導聯接法：RA-右手（白色），LA-左手（黑色），LL-左腳（紅色）；

     或者采集導聯為Ⅱ時：RA-右手（白色），LL-左腳（紅色），RL-（參考地、反饋點）；

     或者采集導聯為Ⅰ時：RA-右手（白色），LA-左手（黑色），RL-（參考地、反饋點）；

③  兩導聯接法：采集導聯為Ⅱ時請連接RA-LL，采集導聯為Ⅰ時請連接RA-LA；

④  歐標對應接法：L-LA R-RA RL(N) F-LL

心電信號的注意事項

①  心電模擬儀可以對心電類設備進行定標，定標導聯僅僅限于Ⅱ，即RA-LL端輸出的信號幅度，連接心電設備的RA導聯至模擬儀的RA端，LL導聯至

     模擬儀的LL端，則心電設備采集的信號對應軟件中設置的信號幅度范圍（RA-LL端輸出查分信號對應于軟件設置的幅度參數）；

②  正常的心電波形的波形幅度是固定的幅度，不是具體的幅度值，只代表大致幅度，可以設置0.5、1、2，對應調整波形輸出幅度；

③  如果定標其他導聯時，請按照下列方法進行定標：

A、Ⅰ導聯定標：請將導聯線RA連接至模擬儀RA端，導聯線LA連接至模擬儀LL端，此時心電設備采集的信號就是Ⅰ導聯的定標信號；

B、C導聯定標：請將RA、LA、LL并聯后連接至模擬儀RA端，C1或者其他胸導聯連接至模擬儀LL端，此時采集到的C1（或者其他胸導聯）則為標準的定標

     信號；

H2-2000KU 按鍵功能介紹

Menu：主屏幕按鍵，在任意畫面中選擇此按鍵，將返回到功能窗口選擇界面

S-Key：快捷按鍵，可以設置一個快捷按鍵，快速進入一個功能窗口

Setup：系統參數設置選擇鍵，用于快速進入系統設置參數窗口

Help  ：幫助鍵，提示幫助功能

方向鍵：用于調整光標的位置，及時更改參數

Enter ：回車鍵即確認鍵，確認更改參數或者進入返回到某一窗口

編碼器：左轉，右轉，確認3個功能按鍵，用于快速選擇窗口及參數，確認后快速更改參數內容

H2-2000KUI

H2-2000KU 操作手冊下載

H2-2000KU   異常波形圖庫下載
